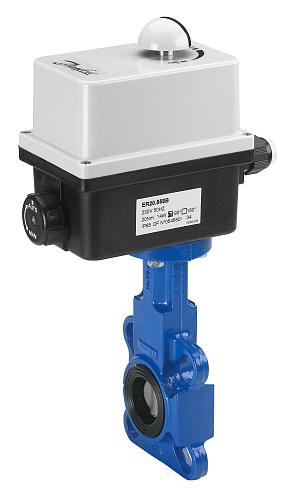

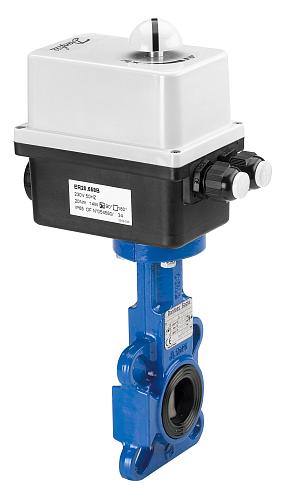

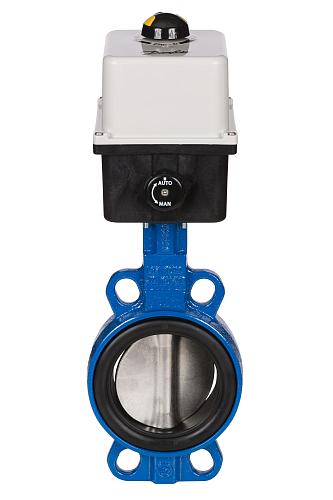

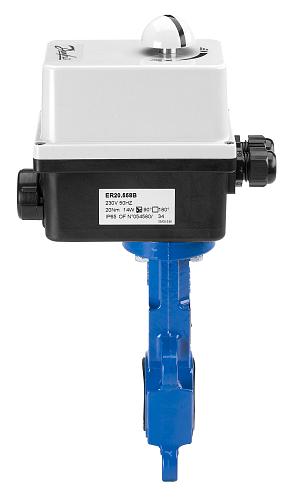

Danfoss VFY-WA DN150 (065B8445) Дисковой затвор

 Danfoss VFY-WA DN150 (065B8445) Дисковой затвор

. Назначение изделия Затворы дисковые типа VFY модификации VFY-WA (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках. Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
. Описание и работа
Перекрытие потока среды в трубопроводе производится за счет установки диска внутри затвора поперек потока среды, герметичность перекрытия обеспечивается контактом края диска с деформируемым седловым уплотнением затвора. Открытие потока среды в трубопроводе производится за счет установки диска поворотного затвора вдоль потока среды.
Промежуточные положения диска от полностью открытого до полностью закрытого состояния устанавливают определенную пропускную способность эффективного свободного сечения затвора. Диск затвора приводится в движение от крутящего момента управляющего воздействия (рукоятки, ручного редуктора, электропривода и пр.) на шпиндель затвора через шлицевое соединение пары «диск-шпиндель затвора».
 Обозначение:
"VFY" — наименование затвора
"W" в маркировке указывает на то, что корпус затвора имеет центрирующие отверстия и предназначен для установки в середине трубопровода
"A" указывает на то, что управление осуществляется при помощи электрического привода.
