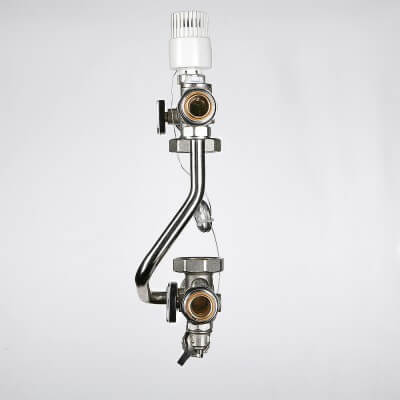

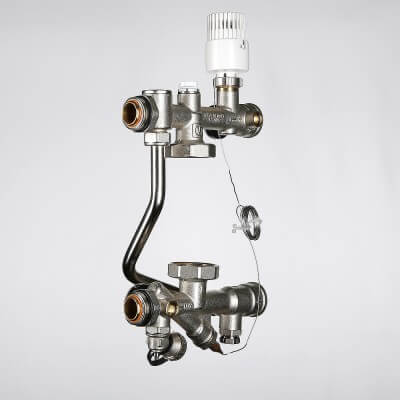

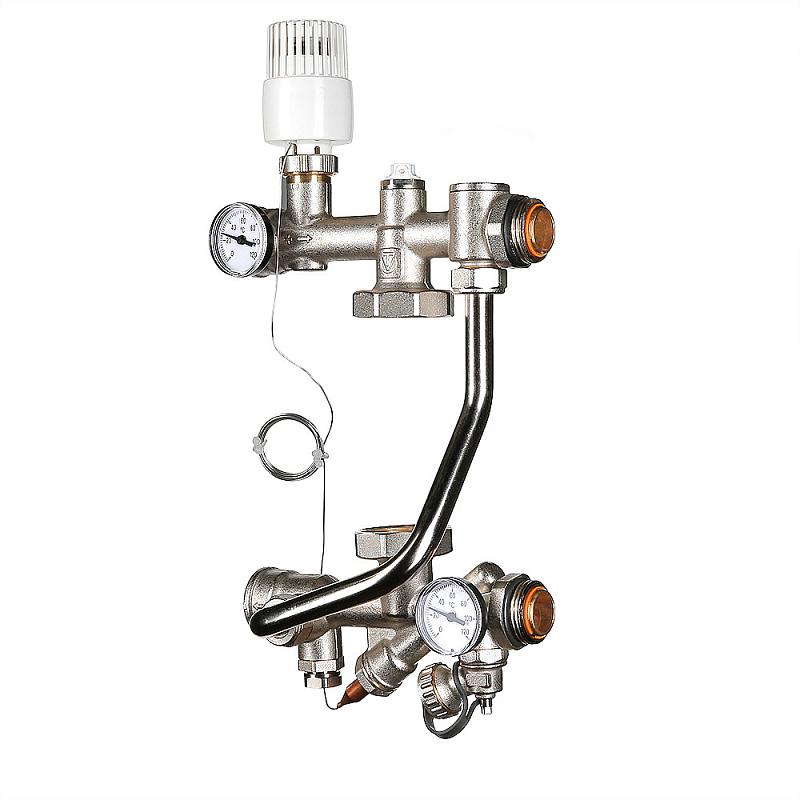

(VT.TECHNOMIX.0) Насосно-смесительный узел VALTEC TECHNOMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

Насосно-смесительный узел TECHNOMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок, теплиц и т.п.).

Узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Поставляется без циркуляционного насоса.

Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

Габариты смесительного узла позволяют располагать его в коллекторном шкафу VTc.541.D (глубиной 135 мм).

Узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.

Узел может работать от контроллера с погодозависимым управлением VT.K300. В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается электротермический сервопривод VT.TE3041.0.024 или VT.TE3043.0.024.

Насосно-смесительный узел VT.TECHNOMIX и все его комплектующие производятся в Италии.

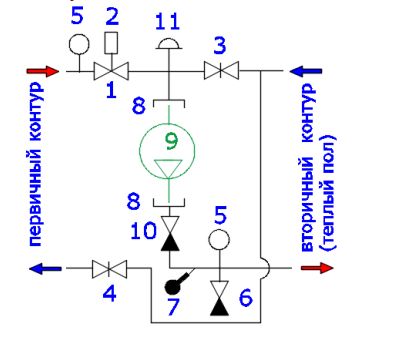

Тепломеханическая схема узла VT.TECHNOMIX:

Обозначение на схеме: 1 – термостатический клапан; 2 – термоголовка с выносным датчиком или сервопривод (сервопривод в комплект поставки не входит); 3 – балансировочный клапан вторичного контура; 4 – балансировочный клапан первичного контура; 5 – термометр; 6 – дренажный кран; 7 – гильза для датчика температуры; 8 – накидные гайки для присоединения насоса в комплекте с прокладками; 9 – насос циркуляционный (в комплект поставки не входит); 10 – обратный клапан; 11 – ручной воздухоотводчик.
