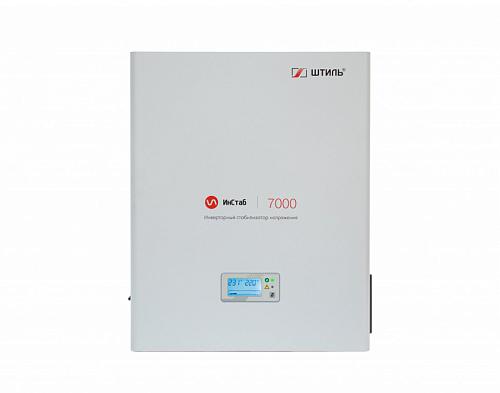

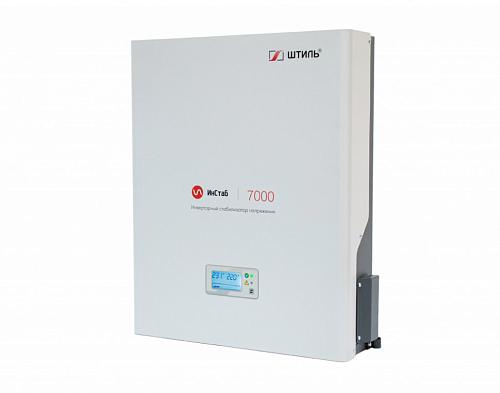

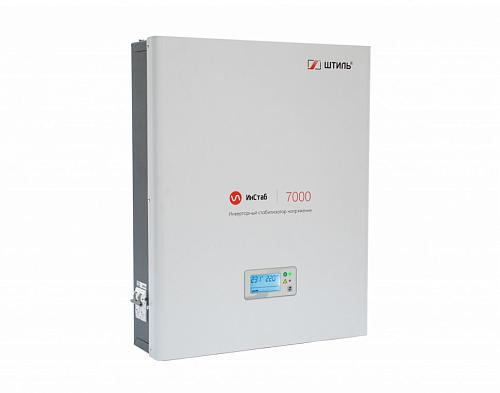

Штиль ИнСтаб IS7000 (7 кВА / 5,5 кВт) стабилизатор напряжения

Штиль ИнСтаб IS7000 (7 кВА/ 5,5 кВТ) стабилизатор напряжения
Однофазный инверторный стабилизатор напряжения IS7000 предназначен для защиты от скачков и перепадов сетевого напряжения отдельных электроприборов или группы оборудования с суммарной потребляемой мощностью до 7000 ВА/5500 Вт, например:

• систем отопления и водоснабжения;
• систем вентиляции и кондиционирования;
• аудио- и видеоаппаратуры;
• светодиодных светильников и систем освещения;
• охранной сигнализации, систем безопасности и электроинстументов.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизатор IS7000 – это прибор нового поколения, работающий на основе современной технологии двойного преобразования электрического тока, за счет чего обеспечивается:

• мгновенная реакция на отклонения параметров сети (0 мс);
• непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) и с повышенной точностью (±2%);
• выходное напряжение с формой идеальной синусоиды;
• бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

Установка и подключение

IS7000 крепится на любую ровную вертикальную поверхность на шурупы «саморезы», которые вставляются в специальные отверстия на тыльной стороне устройства.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на корпусе с правой стороны.

Панель управления

Стабилизатор оснащен панелью управления с ЖК-дисплеем, светодиодными индикаторами и кнопкой управления.

Наименование индикаторов:

• «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
• «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.

На ЖК-дисплее отображаются основные параметры работы устройства:

• значения напряжения на входе и выходе;
• потребляемая нагрузкой мощность и шкала уровня загрузки;
• внутренняя температура прибора;
• аварийные сообщения о перегрузке или перегреве.

С помощью кнопки управления можно просматривать вышеуказанные параметры и устанавливать значение выходного напряжения (в диапазоне 220-230 В с шагом в 1 В, настройка выполняется после переключения на режим ручного байпаса).

Защита

Инверторный стабилизатор IS7000 оснащен комплексной электронной системой защиты (с автовосстановлением работы) от:

• перегрузок по выходу;
• внутреннего перегрева;
• коротких замыканий;
• аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
• сбоев внутри устройства.

Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают:

• сеть от помех в диапазоне 150 кГц-30 МГц;
• нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц.

Дополнительным преимуществом IS7000 является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки на входную сеть:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов, перегрузке или перегреве;
• ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.

Система охлаждения

IS5000 оснащён комбинированной (конвекционной/вентиляторной) системой охлаждения. Два встроенных вентилятора включаются в работу только при внутренней температуре стабилизатора превышающей 50 °C. Остальное время устройство охлаждается конвекционным, безвентиляторным способом и работает бесшумно.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения




Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок




Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования




Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования




Пассивное охлаждение без вентиляторов

Прибор не имеет в своей конструкции движущихся элементов и работает абсолютно бесшумно




Абсолютно бесшумная работа

За счёт естественной системы охлаждения и отсутствия подвижных элементов в конструкции




Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)




Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения




Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора




Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии




Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне




Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора




Удобная индикация

Оповещение о режиме работе стабилизатора, возникших авариях и неполадках сети




Совместимость с генераторами

Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков




Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть




Высокая перегрузочная способность

Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы




Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату




Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении
