Описание товара:
Предназначен для откачки сточных вод из унитаза, раковин, душевых кабин, стиральных и посудомоечных машин до канализационной системы, с возможностью подъема стоков до 9 метров.
Характеристики:
Артикул
STP-100 LUX
Код
139123
Производитель
Мощность, Вт
600
Ширина, мм
425
Высота, мм
290
Глубина, мм
195
Страна
Китай
Описание товара

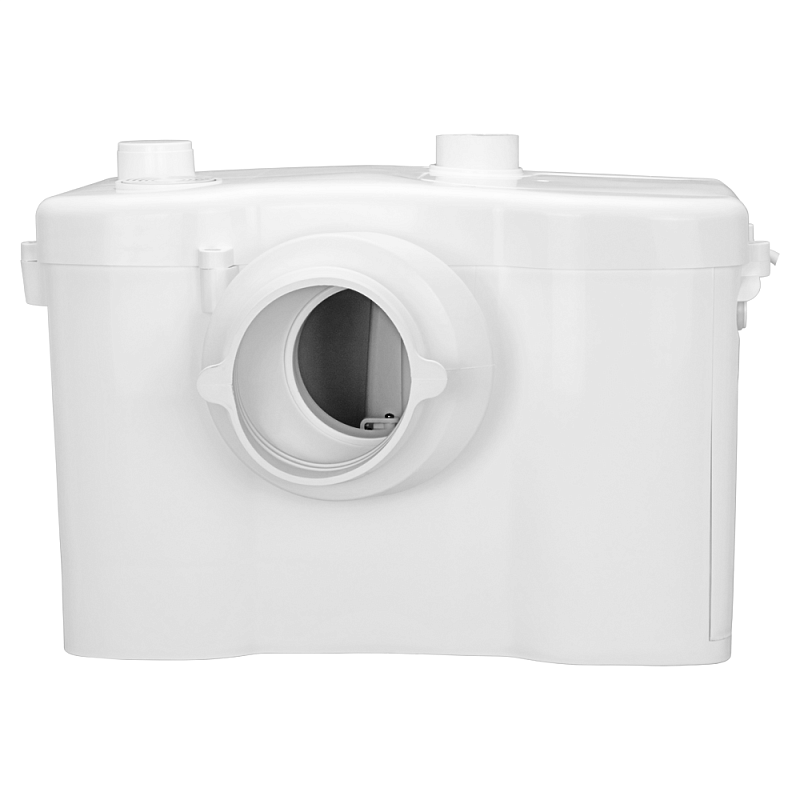

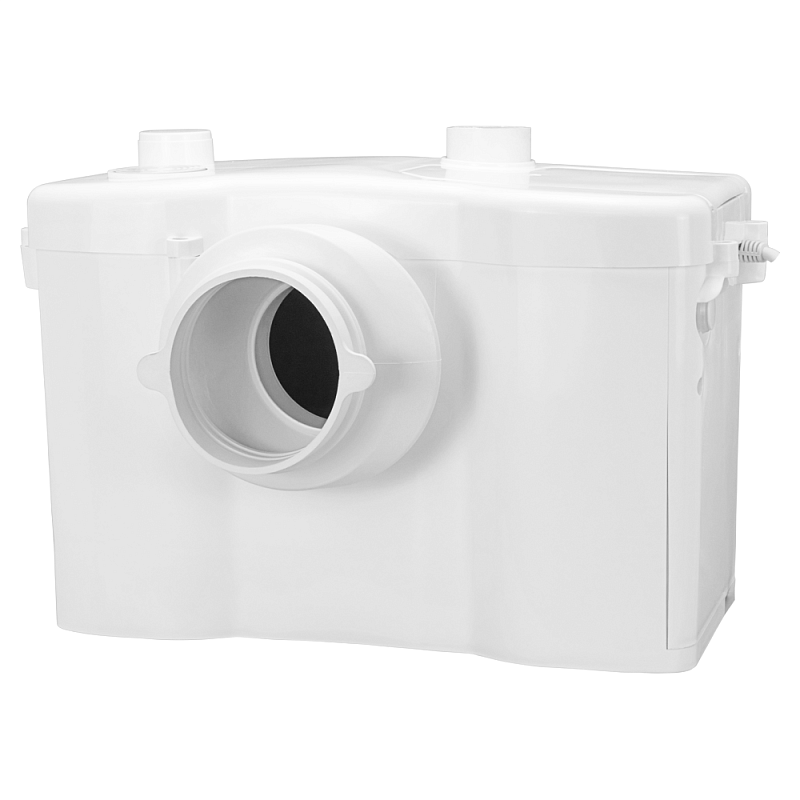

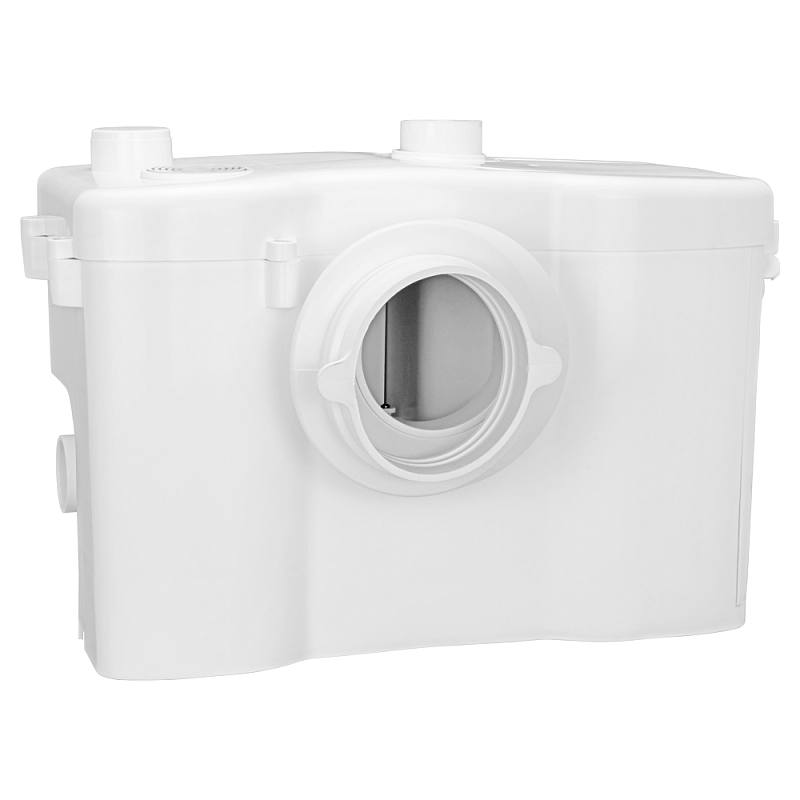

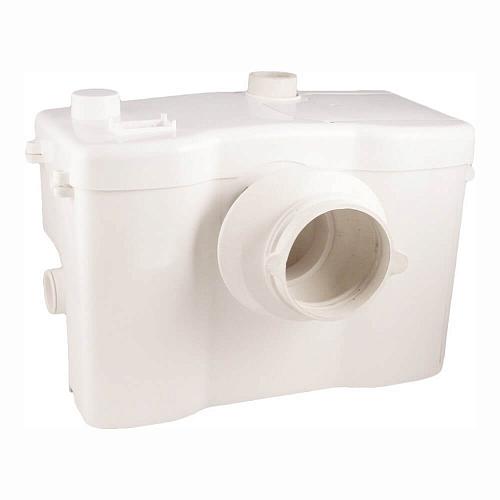

Насос Jemix STP-100 Lux имеет три входных патрубка, к которым можно подсоединить слив от трех различных сантехнических приборов - унитаза и двух других.

Насос измельчитель Jemix STP-100 Люкс предназначен для подсоединения напольного унитаза (задействован один из патрубков диаметром 100 мм). Два других патрубка (верхний и боковой) диаметром 40 мм - предназначены для подсоединения дополнительно одного или двух устройств (раковины, душа, умывальника, стиральной или посудомоечной машины) на выбор.

Возможный диапазон температуры стоков, перекачиваемых этой канализационной установкой, лежит в пределах от +2 до + 90 °С. Слив воды с максимальной температурой рекомендуется ограничивать непродолжительным периодом.

Напорное откачивание сточных вод насосом Джемикс СТП-100 Люкс возможно с подъемом на высоту до 9 метров или сбросом по горизонтали на расстояние до 90 метров. При необходимости отведения стоков по вертикали и по горизонтали надо рассчитывать эти расстояния согласно рекомендуемым производителем пропорциям.

Схема подключений к насосу Jemix STP-100 Lux

1. Входной патрубок ⌀40 мм (для стоков от душа, стиральной машины);

2. Входной патрубок ⌀40 мм (для сточных вод от раковины, посудомоечной машины);

3. Входной патрубок ⌀100 мм для напольного унитаза;

4. Выходной патрубок ⌀40 мм для выпуска сточных вод от насоса в канализацию;

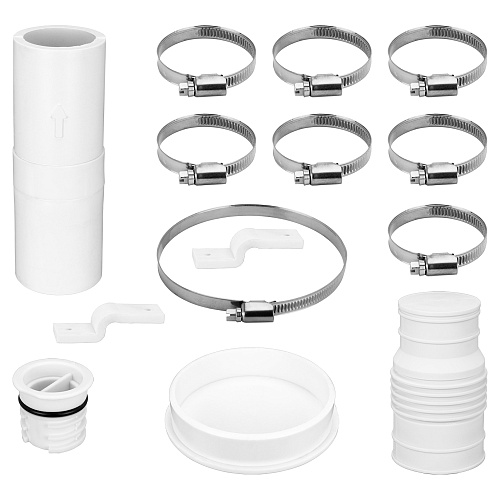

5. Обратный клапан (поставляется в комплекте);

6. Кнопка режима готовности канализационного насоса к работе;

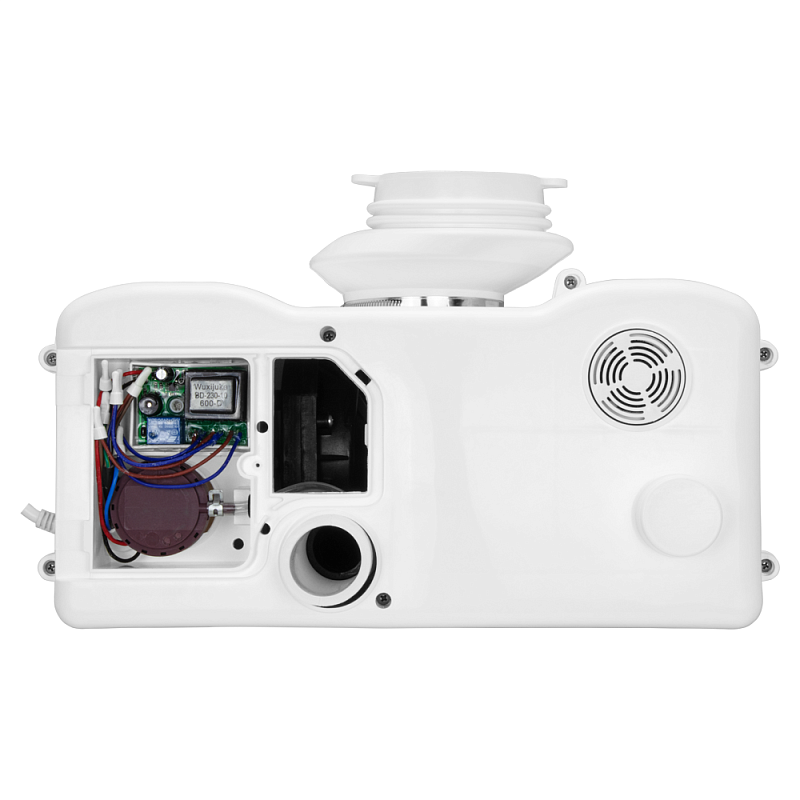

Сточные воды из унитаза, раковины и душа попадают в приемную камеру насоса через входные патрубки 1, 2, 3, пока не достигнут определенного уровня, при котором воздушный включатель расположенный в верхней крышке, включает электродвигатель насосной установки, который выбрасывает их через выходной патрубок 4.

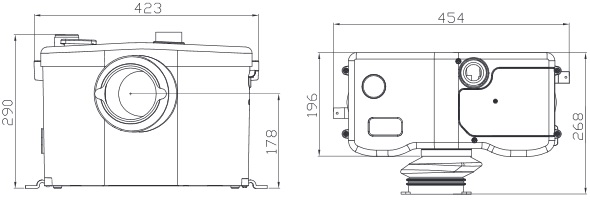

Размеры насоса STP-100 Lux

Размеры канализационного насоса Jemix STP-100 lux

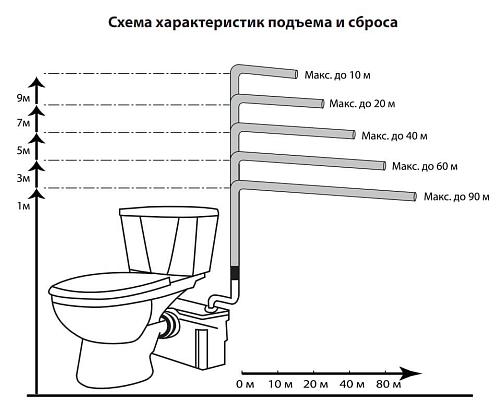

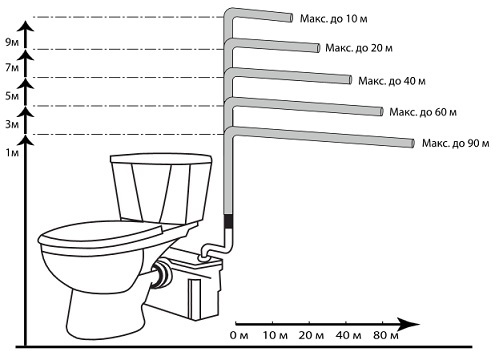

Схема зависимости расстояний подъема и горизонтального отведения стоков насосной установкой Jemix STP100 lux

Схема зависимости расстояний подъема и горизонтального отведения стоков насной установкой Jemix STP100 lux

Особенности эксплуатации туалетного насоса STP-100 Lux:

  • Запрещается удерживать кнопку режима готовности к работе в нажатом состоянии более чем на 1 минуту.

  • Запрещается использовать полипропиленовые трубы для подключения к насосу, используйте только канализационные трубы (ПВХ).

  • Запрещается производить слив воды в насос при отсутствии напряжения в электрической сети или вынутой штепсельной вилки из розетки.

  • Сливать в насос воду с песком, грязью, камнями, волосами, длинными волокнистыми включениями, тампонами, гигиеническими прокладками и т.п.

  •  Слив пищевых отходов с большим количеством жира, значительно уменьшает срок службы воздушного датчика включения насоса.

  • Электрическая сеть должна быть рассчитана на силу тока не менее 16 А.

  • В цепи электропитания насоса должно быть установлено Устройство Защитного Отключения (УЗО) на 30 мА.

Монтаж и запуск насоса STP-100 Lux

  • Рядом с местом установки насоса должна быть расположена розетка электрической сети, для его подключения;

  • Установите насосную установку на выбранное место и выньте заглушки из патрубков на насосе к которым будут присоединяться трубы и/или унитаз;

  • Присоедините трубы и/или унитаз к необходимым патрубкам на насосе и затяните монтажные хомуты. Горизонтальная магистраль слива должна иметь уклон не менее 1 градуса (или 1 сантиметра на 1 метр магистрали).

  • Установите обратный клапан на выходном патрубке (к сбросу в канализацию), как можно ближе к насосу;

  • Включите штепсельную вилку в розетку электрической сети.

  • Нажмите кнопку на насосе чтобы насос вошел в режим готовности к работе. После попадания воды в насос, он в автоматическом режиме выбросит воду в канализацию;

  • Убедитесь что насос работает нормально. В случаях: изменения шума, появления постороннего запаха, дыма, стука, выключите насос и обратитесь в сертифицированный сервисный центр;

  • В случае перегрева электродвигателя насоса, сработает тепловая защита, и он выключится. В этом случае отключите насос от источника электрического тока. Выясните и устраните причину перегрева электродвигателя или обратитесь в сертифицированный сервисный центр;

  • Во время эксплуатации насос не требует дополнительного обслуживания.

Характеристики:
Артикул STP-100 LUX
Код 139123
Производитель Jemix
Мощность, Вт 600
Ширина, мм 425
Высота, мм 290
Глубина, мм 195
Страна Китай
производительность, номинал./ макс. - 150/200 л/мин;
наличие измельчителя - да
расстояние подъема/сброса по вертикали до 9 м, по горизонтали до 90 м;
количество входных патрубков и их диаметр 3 (один для унитаза ⌀100 мм + два дополнительных ⌀40 мм для душа, раковины и др.);
диаметр выходного (сливного) патрубка 40 мм
диапазон температуры сточных вод от +2°С до +50°С
напряжение питания 220 В / 50 Гц
сила тока – 2,7 А
реле тепловой защиты – 135°С
макс. темп. воды 50°С
Подключение унитаз, душ, раковина
длина горизонтальная сброса 80 м
шум при работе 77 дБ
